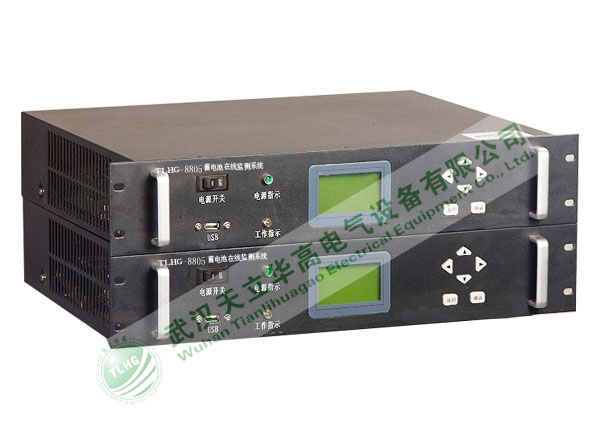

TLHG-8805蓄电池在线监测系统

  TLHG-8805蓄电池在线监测系统由蓄电池单体监测模块、蓄电池智能管理模块组成，蓄电池智能管理模块具备显示功能，并将数据通过RS485上传。远程监控需用一台计算机通过串口连接到蓄电池智能管理模块上，该计算机上需安装专用蓄电池监测软件，提供数据查看及远程控制。
仪器特点：
  1.蓄电池智能管理模块：配备2.4寸TFT显示器，用以收集并显示来自蓄电池单体监测模块的采集数据，并采集蓄电池组的充放电电流、环境温度、总电压等，加以分析整理。具备显示面板，方便使用者操作以及查阅电池组信息。提供RS485通信接口，采用MODBUS协议，与远端通讯界面做远端监测用。
  2.分布式架构设计：每个蓄电池智能管理模块负责管理2组蓄电池，每个单体监测模块监测一节电池，模块之间采用手拉手环形通信方式，可以一键编码，方便安装及后期维护。
  3.高精度测量：基础电压测量精度可以达到微伏级别，能真正准确测量电池内阻，针对性的抗干扰电路设计结合多种内阻测试模式，浮充状态下准确测量电池内阻。
  4.模块断电功能：电池组长时间没有投入使用，可以选择开启，20秒后，单体采集模块停止工作，避免电池过度放电。
  5.安全保护：具有过压、过流、过温、短路、反接保护功能，确保系统本身安全可靠。
  6.抗干扰设计：抗干扰能力强，稳定性好，无误告警，通过电磁兼容测试。

  1.蓄电池智能管理模块

工作环境	温度：-30℃～70℃ , 湿度 10%～80%，无冷凝
工作电源	DC12V
功耗	3W
监测通讯方式	UART
对外通讯方式	RS485
	告警干接点
监测模块数量	300个
显示器	2.4寸TFT

  2.蓄电池单体监测模块

监测类型	2V	12V
电压测量范围	0V～3.0V	0～16.5V
电压精度	0.1%	0.1%
温度测量范围	-35℃～+125℃
温度精度	0.5℃
内阻测量精度	2%
内阻重复测量精度	2%
工作环境	温度：-30℃～70℃ , 湿度 10%～80%，无冷凝
耗电量	0.03W	0.06W
通讯方式	UART
取样率	<1s
外观尺寸	75.0*50.0*23.5(mm)
