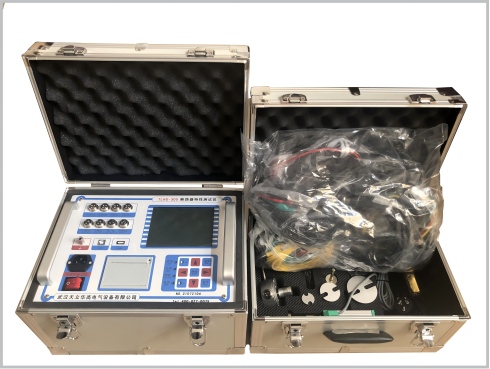

TLHG-305断路器动特性分析仪

断路器、继电器、开关检测设备
报价栏:快速报价
说明书:
免费热线:400-027-0075
电话:027-86385231,027-86385331
手机:18086065230,18963984668
客服:客服一 客服二
引导选型指南 鉴定证书 部分成功案例
产品别称

高压开关机械特性测试仪、高压开关测试仪、高压开关综合测试仪、断路器动特性分析仪、断路器机械特性测试仪、高压开关动特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪

产品介绍
    TLHG-305断路器动特性分析仪采用液晶大屏幕显示,测试结果可直接打印,该断路器动特性分析仪具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
开关特性测试仪产品特征
一、开关特性测试仪性能
1、时 间:12个断口的固有分、合闸时间,同相同期、相间同期。
2、重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。
3、弹 跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。
4、速 度:刚分、刚合速度,最大速度,时间-行程特性曲线。
5、行 程:总行程,开距,超行程,过冲行程,反弹幅值。
6、电 流:分、合闸线圈的分、合闸电流值、电流波形图。

二、开关特性测试仪特点
1、适用于各类型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
2、超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,精确测量。
3、直线直线传感器,旋转传感器,安装极为方便、简捷。
4、开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。
5、主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。
6、主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。
7、中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。仪器配有USB接口及数据分析管理软件,可与PC机联机操作,试验结果直接存入U盘,也可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。
产品参数
1、使用环境
   输入电源:220V±10% 50Hz±10%  大气压力:86~106kpa
   温    度:-10~40℃           湿    度:≦80%RH
2、安全性能
   绝缘电阻:>2MΩ
   介电强度:电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧
3、基本参数
(1)时间:量程 4000.0ms     分辩率:0.1ms
        误差(1)100ms以内      0.1ms±1个字
               (2)100ms以上      0.1%±1个字
         (3)同期
(2)速度:量程 20.00m/s    分辩率0.01m/s
           误差(1)0-2m/s以内       ±0.1m/s±1个字
               (2)100ms以上        ±0.2m/s±1个字
(3)行程:

量 程
分辩率
误 差
真空断路器
50.0mm
0.1mm

1%±1个字
SF6断路器
300.0mm
1mm
少油断路器
600.0mm
(4)电    流:量程 20.00A       分辩率:0.01A
(5)输出电源:DC30~250V数字可调/20A(瞬时工作)
(6)外形尺寸:360mm(L)×280mm(W)×300mm(H)
(7) 重  量:9kg
