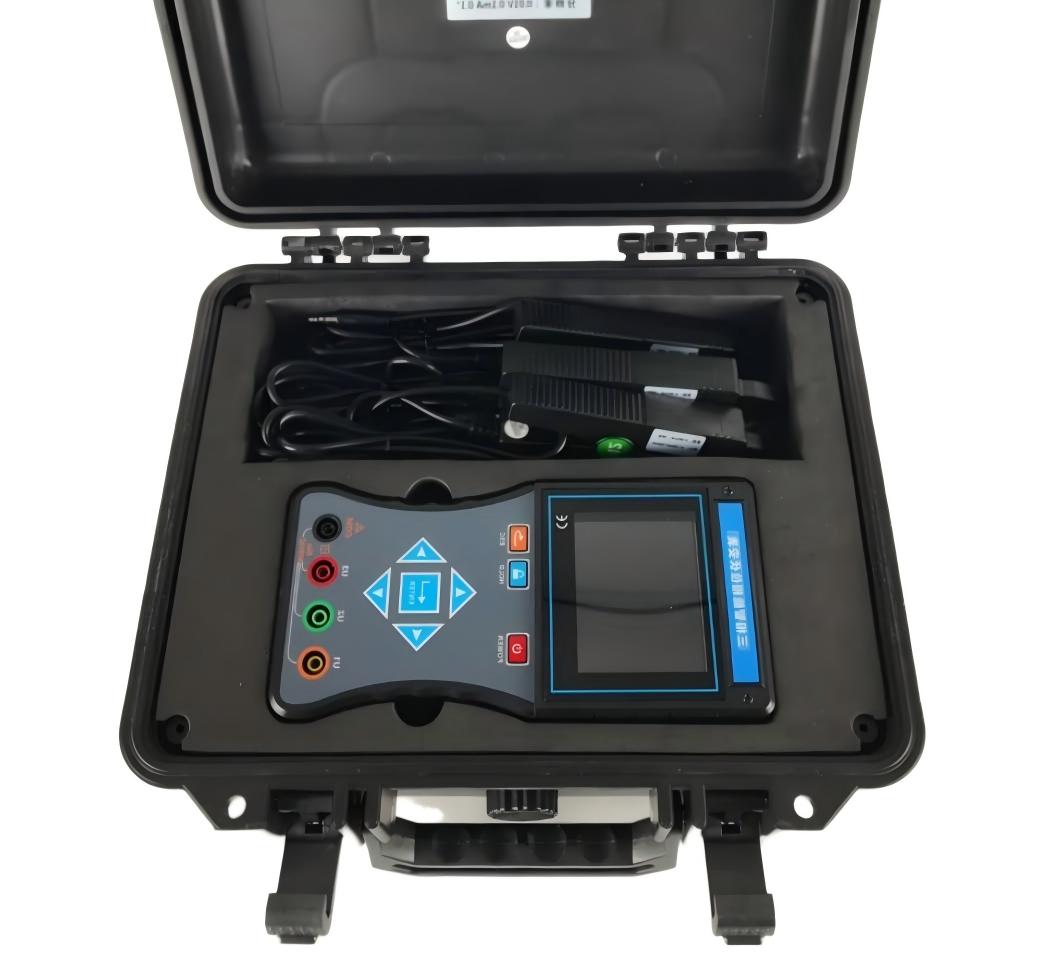

TLHG-7015三相钳形相位伏安表

继电保护、二次回路测试设备
报价栏:快速报价
说明书:
免费热线:400-027-0075
电话:027-86385231,027-86385331
手机:18963984838,18963984668
客服:客服一 客服二
引导选型指南 鉴定证书 部分成功案例
产品别称
    三相钳形相位伏安表、 相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双钳相位表、三相双钳相位表、手持式数字双钳相位伏安表、双钳式数字相位表,三相多功能钳形相位伏安表
产品介绍
    TLHG-7015三相钳形相位伏安表应用最新微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)。该三相钳形相位伏安表可以直接显示向量图,尤其适用于各供用电单位检查电能计费系统及继电保护系统的接线状况。
产品特征
1. 采用3.4寸液晶显示器,界面显示清晰直观;
2. 测量并显示三相电压、电流、相位及六角向量图;实时测量有功、无功功率、视在功率、频率及功率因数的分相及总和功率;
3. 小电流1.5mA测量相位,非常适用于新装用户投运后无负荷时检查接状况;
4. 仪器测量精度高,测量范围宽;
5. 可通过二次侧测量,自动换算成一次侧电量参数;
6. 配备500A电流钳可进行电流互感器测量,显示角差,比差,判别极性;
7. 自动判别线路负载特性,并判断三相三线及三相四线共1008种电能表接线错误,指出错误位置;
8. 测量结果有向量图、表格等多种显示方式,同屏显示多个参数,测量数据一目了然;
9. 双电源供电:测量端直接供电和高性能锂电池供电;
10. 锂电池供电时,仪器可连续工作18-30小时;待机时间≥60小时,充电次数≥500次;
11. 内置存储器,能保存 200 组测量数据,可查阅已保存的数据组及向量图;
12. 电源自动节电管理功能,可自动关机或转入休眠状态;
13. 内置时钟芯片,可准确记录、显示测量时间;
14. 支持数据上传计算机,利用计算机对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能,并可导出为标准EXCEL格式文件和生成实验报告;
15. 实现测试结果的浏览、查询功能,中文菜单与直接按键相结合,操作易学、易用;
16. 内设帮助菜单,便于现场使用操作;
17. 人性化设计,防脱落腕带,以防操作人员失手对仪器造成损坏;
18. 采用超小型结构设计,手持式,体积小,重量轻。
产品参数
TLHG-7015三相钳形相位伏安表是电力系统电能计量和继电保护部门,可进行二次回路现场检测具有以下用途:
1、检测继电保护二次回路电压与电流之间相位关系;
2、自动判别线路正反相序;
3、电力线路多参数测量;
4、自动判别电度表接线正确与否;
5、判断电度表运行快慢,合理收缴电费;
6、感性和容性电路的判别;
7、可配备大电流钳表做电力线损管理数据采集;
8、检查变压器接线组别;
9、电气设备生产中对电流电压相位的测量;
10、作为漏电流表使用等;
测量项目
量程范围
最小分辨率
误差极限
交流电压
5V500V
0.001V
±0.5%
交流电流
1.5mA10A
0.1mA
±0.5%
相位测量
0360°
0.1°
1.5mA-100mA ≤±3.0°
100mA-10A ≤±0.5°
频率测量
45-65Hz
0.01Hz
±0.01Hz
功率测量
(PF=1.0)
0.1W
±0.5%
工作电源:
3800mAh/7.2V锂电池供电及PT端子现场借电
外形尺寸及重量
仪器主机200x126x45(mm)    重量:650g
电流钳表140x40x19 (mm)    重量:160g/把
频率影响
信号在45Hz~65Hz范围 <±0.04%
温度影响
在-10℃~+40℃范围     <±50ppm
