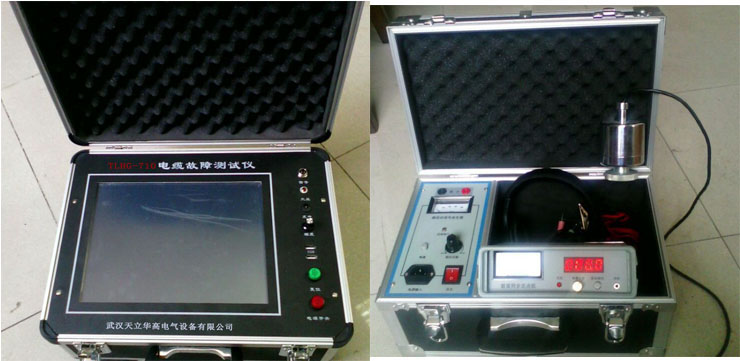

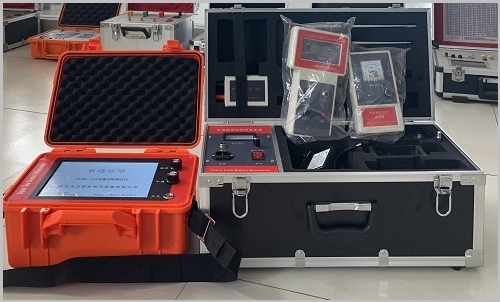

TLHG-710电缆故障测试仪

电缆、线路检测设备
报价栏:快速报价
说明书:
免费热线:400-027-0075
电话:027-86385231,027-86385331
手机:18963984838,18963984668
客服:客服一 客服二
引导选型指南 鉴定证书 部分成功案例
产品别称
    电缆故障检测仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统、电缆故障定点仪、电缆路径仪、电缆故障测试仪
产品介绍
     高智能电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性,用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件,该系统测试由系统主机和故障定位仪以及电缆路径仪三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及同轴通信电缆和市话电缆的开路、短路故障的精确测试。
产品特点:
 1、国内首家采用工控嵌入式计算机平台系统,整套系统锂电供电、便于携带、方便测试。
2、国内首家采用10.4/12.1英寸大屏幕触摸系统(两者可选配),全电脑XP/win7操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件。
3、采用最新的USB通信接口,采集信号稳定,既能提高测试精度,又能满足不同长度电缆的测试要求。
4、软件实现故障手动卡位,距离自动显示,提高了测试精度。
5、强大的波形处理功能和网络服务功能,测试的波形可任意压缩、扩展,减少误差。
6、选配一款无线上网卡,可实现随时随地无线上网的技术服务,给用户现场测试提供及时、准确波形分析和指导,似专家指导,使您无忧工作。
7、最新研制智能组合式采样器,取代了烦琐的现场接线,具有波形直观,容易分析,与高压完全隔离,对主机、操作人员绝对安全的特点。
产品参数
1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2、可测量长度已知的任何电缆中电波传播的速度。

3、可测试电缆走向及埋设深度。

测试距离:不小于40km    最短测试距离(盲区):15米

精确定点误差:±0.2m     测试误差:系统误差小于±1%

分辨率:V/50m;V为传波速度m/μs;

电源与功耗:  AC 220V±10% 10W;   DC 12V(7AH) 不大于20W

待机时间:可连续使用5小时左右。

管 理:用户管理区域内所有电缆的资料的详细档案:包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。

二、路径仪技术指标

信号频率:15KHz                         输出功率:Pomax≥100W

输出阻抗:Zo=Zc(电缆特性阻率)           震荡方式:断续

主机重量:8.5kg                         环境温度:-10℃~+40℃

外形尺寸:360mm×280mm×180mm           相对湿度:RH≤85%(25℃)
