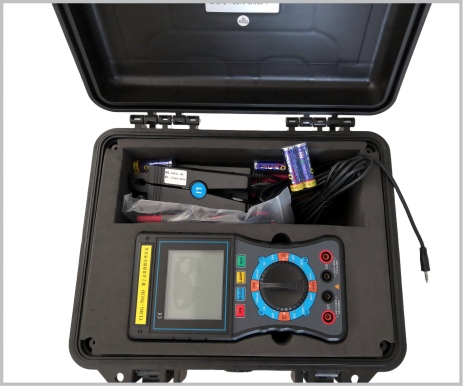

TLHG-7013数字双钳相位伏安表

继电保护、二次回路测试设备
报价栏:快速报价
说明书:
免费热线:400-027-0075
电话:027-86385231,027-86385331
手机:18963984838,18963984668
客服:客服一 客服二
引导选型指南 鉴定证书 部分成功案例
产品别称
    双钳相位伏安表、相位表、双钳相位表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位伏安表、手持式数字双钳相位伏安表、双钳式数字相位表
产品介绍
    TLHG-7013数字双钳相位表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。
产品特征
1、结构精巧,使用方便
手持式结构;
在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
本款数字双钳相位伏安表显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果;
开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。
2、分辨率高
采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V。
3、低功耗
该数字双钳相位伏安表微功耗设计,且具有电池电压检测功能

产品参数
一、基本误差
1、参比工作条件
(1)环境温度:(23±5)℃
(2)环境湿度:(45~75)% RH
(3)被测信号波形:正弦波、β=0.02
(4)被测信号频率:(50±0.2)Hz
(5)被测载流导线在钳口中的位置:任意
(6)测量相位时被测信号幅值范围:100~220V、0.5A~1.5A
(7)外参比频率电磁场干扰:应避免
2、基本误差极限
(1) 交流电压见表1
1:交流电压测量误差
   限
分 辨 率
基本误差极限
20V
0.01V
±(1.2%RD+2)
200V
0.1V
±(1.0%RD+2)
500V
1V
±(1.2%RD+2)
输入阻抗:各量限均为2MΩ
测U1-U2相位时电压输入回路阻抗:40KΩ
(2)交流电流见表2
2:交流电流测量误差
  限
分 辨 率
基本误差极限
200mA
0.1mA
±(1.0%RD+2)
2A
1mA
10A
10mA
(3) 相位
U-U、U-I、I-I见表3
3:工频相位测量误差
   围
分辨率
基本误差极限
0~360°
±
二、工作误差
1、额定工作条件
(1)环境温度:(0~40)℃
(2)环境湿度:(20~80)% RH
(3)被测信号波形:正弦波、β=0.05
(4)被测信号频率:(50±0.5)Hz
(5)被测载流导线在钳口中的位置:任意
(6)测量相位时被测信号幅值范围
     测U1-U2相位时:30V~500V
     测I1-I2相位时:10mA~10.00A
     测U1-I2或I1-U2 相位时:10V~500V、10mA~10.00A
(7)外参比频率电磁场干扰:应避免
2、额定工作误差极限
   在2.1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
三、安全特性
(1)耐压
     电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz的正弦波交流电压历时 1min 的试验。
(2)绝缘电阻
     该数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ
四、其它技术特性
1、显示位数:3 1/2
2、采样速率:3次/秒
3、电源:单个9V 迭层电池、电源电流小于5mA
4、外形尺寸
   表壳尺寸: 186×86×33
   钳壳尺寸: 140×40×19
   钳口尺寸: Φ7×8
5、重量
   表体: 280g
   测量钳:2×200g
6、储存条件
   温度:-10℃~50℃
