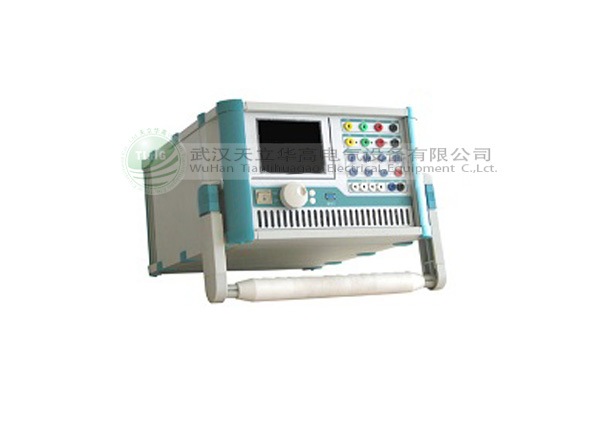

TLHG-702微机继电保护测试仪

继电保护、二次回路测试设备
报价栏:快速报价
说明书:
免费热线:400-027-0075
电话:027-86385231,027-86385331
手机:18086065230,18963984668
客服:客服一 客服二
引导选型指南 鉴定证书 部分成功案例
产品别称
    三相继电保护测试仪、三相继保、继保校验仪、继保仪、微机继电保护测试系统、继电保护装置
产品介绍
    TLHG-702微机继电保护测试仪自动扫描微机和数字型变压器、发变组差动保护比率制动曲线,是保证电力系统安全可靠运行的一种重要测试工具。
    TLHG-702可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试,可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验。
产品特征:
1、智能型主机:主机采用高速高性能数字信号处理器,运算速度快,传输频带宽,软件上应用双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。
2、单机独立运行:由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作,全套中文显示,可完成现场大多数试验检定工作。
3、联接电脑运行:通过 Windows平台上的全套中文操作软件,可进行各种大型复杂及自动化程度更高的校验工作,可方便地测试及扫描各种保护定值,可实时存储测试数据,显示矢量图,绘制故障波形,联机打印报表等。
4、大屏幕LCD显示屏:采用大屏幕高分辨率图形液晶显示屏,全部操作过程均在显示屏上设定,操作界面和试验结果均汉化显示,显示直观清晰。
5、“傻瓜式”操作:该 微机继电测试仪 采用先进的旋转鼠标,大大简化了操作部分的结构,操作简便、快捷,容易掌握。
7、新型高保真功放:输出级采用新型大功率模块式高保真功放部件,既可作电流输出亦可作电压输出,输出功率大,精度好,可靠性高。
8、电流、电压直接输出:相电压、相电流采用直流型功放输出方式,可直接输出交流电压、交流电流、直流电压、直流电流,并可变角度、变频率,可叠加 1-20 次谐波。
9、自我保护:采用合理设计的散热结构,并具有可靠完善的多种保护措施及电源软启动,和一定的故障自诊断及闭锁功能。
10、具有独立专用直流电源输出:装置设有一路110V及220V专用可调直流电源输出
11、接点丰富:该TLHG-702具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式,可智能自动识别。
12、主机一体化单机箱结构:该保护测试仪采用交流220V电源工作。体积小,重量轻,易携带,流动试验方便。
13、性价比高:属于跨专业联合设计产品,综合了多专业的先进科技成果。兼具大型测试仪的性能,和小型测试仪的价位,具有很高的性能价格比。

产品参数
继电保护测试仪产品参数









相电流输出(有效值)
三并电流输出(有效值)
相电流长时间允许工作值(有效值)
相电流最大输出功率
三并电流最大输出时最大输出功率
三并电流最大输出时允许工作时间
频率范围(基波)
谐波次数
0-40A
0-120A
10A / 每相
450VA
900VA
10s
20-1000Hz
1-20 次
直流 相电流输出
最大输出负载电压
0-±10A
20V

 电





相电压输出(有效值)
线电压输出(有效值)
相电压 / 线电压输出功率
频率范围(基波)
谐波次数
0-120V
0-240V
80VA / 100VA
20-1000Hz
1-20次

相电压输出幅值
线电压输出幅值
相电压/ 线电压输出功率
0-±160V
0-±320V
70VA / 140VA
开关量输入 7对
空接点                       1-20mA,24V
电位接点输入            “0”:0 - +6V; “1”:+11v - +250V
开关量输出 8路
空接点接点                 DC:220V/0.2A;AC:220V/0.5A
时间测量 测量范围                        0.1ms - 9999s
电源电压 允许范围                      AC 220V±10%,50/60Hz
环境温度 允许范围                        -10℃ - +50℃


输出及测量精度:
额定范围内精度 电流 交流相电流                   <0.5%交流大电流端子输出           <0.5%直流电流                     <0.5%
电压 交流电压                     <0.5%直流电压                     <0.5%
其它 频率精度(50Hz时)           <0.01Hz相位精度                    <0.1°谐波失真度                   <0.5%时间测量精度                 <0. 1ms
