大家通常都知道冲击电压发生器的原理，但其实这也就是讲冲击电压发生器的工作方式了，我看了很多报告，都写的很简单，不够明确，今天我就为大家写的更加详细些吧，而我写东西都是有图的，有型有料才叫真材实料。
冲击电压发生器要满足两个要求：首先要能输出几十万伏到几百万伏的电压，同时这电压要具有一定波形。冲击电压发生器它是用下列马克斯回路来达到这些目的的，如图2-7：

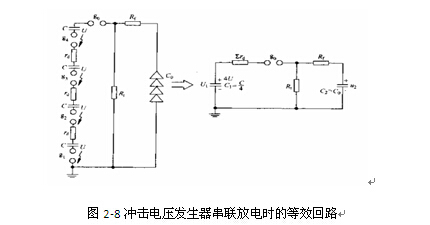

试验变压器T和高压硅堆D构成整流电源，经过保护电阻r及充电电阻R向主电容C1~C4充电，充电到U，出现在球隙g1~g4上的电位差也为U假若事先把球隙距离调到稍大于U，球隙就不会放电。当需要使冲击动作时，可向点火球隙的针极送去一脉冲电压，针极和球皮之间产生一小火花，引起点火球隙放电，于是电容器C1的上极板井g1接地，点1点位由地电位变为+U。电容器C1与C2间有充电电阻R隔开，R比较大，在g1放电瞬间g2上的电位差突然上升到2U，g2马上放电，于是点2电位变为+2U。同理，g3,g4也跟着放电，电容器C1~C4串联起来了。最后隔离球隙g0也放电，此时输出电压为C1~C4上电压的总和，即+4U。冲击电压发生器上述一系列过程可被概括为“电容器并联充电，而后串联放电”；由并联变成串联是靠一组球隙来达到。要求这组球隙在g1不放电时都不放电，一旦g1放电，则顺序逐个放电。满足这个条件的，叫做球隙同步好，否则就叫做同步不好。
