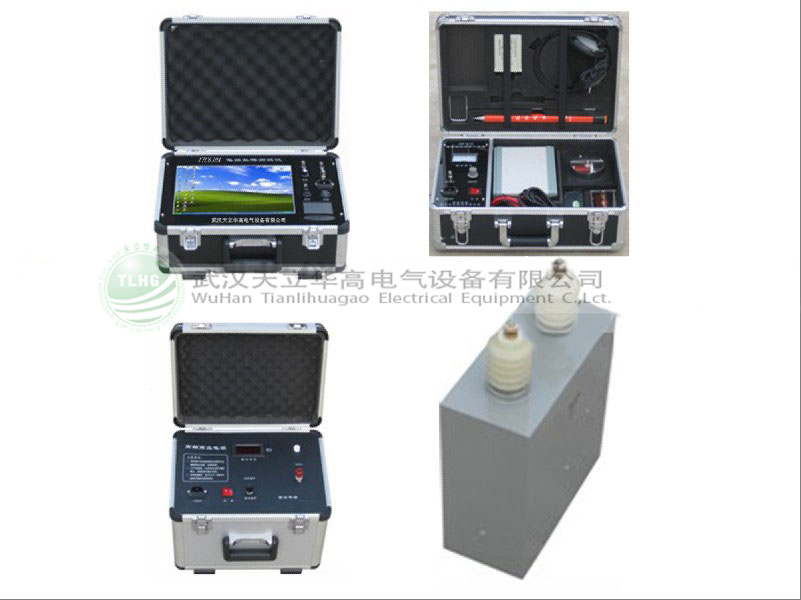

TLHG-703电缆故障测试仪

电缆、线路检测设备
报价栏:快速报价
说明书:
免费热线:400-027-0075
电话:027-86385231,027-86385331
手机:18086065230,18963984668
客服:客服一 客服二
引导选型指南 鉴定证书 部分成功案例
产品别称
    电缆故障测试仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障定点仪、电缆路径仪
产品介绍
    TLHG-703电缆故障测试仪由系统主机和故障定位仪以及电缆路径,TLHG-703电缆故障测试仪整套系统满足中华人民共和国电力行业标准《DL/T849.1~ DL/T849.3-2004》电力设备专用测试仪器通用技术条件。
    该电缆故障测试仪分三部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理,以及铁路、机场信号控制电缆、和路灯电缆故障的精确测试。
产品特征
1、高精度标准测量
2、光线示波器功能
3、较强的综合能力
4、完善的人-机综合能力
5、海量贮存、强大的数据处理管理
6、高速打印、输出结果直观快捷
7、抗干扰设计、电源工作范围宽
8、结构紧凑、便于携带及野外测量


相关介绍:电缆故障测试仪是一套综合性的电缆故障探测仪器。他可以对电缆的高阻闪络故障,高低阻性的接地,短路和电缆的断线,接触不良等等故障进行综合性的测试,如果有声测法定点仪,还可以准确测定故障点的精确位置。
产品参数
1、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电缆走向及埋设深度。
   显示方式:12.1英寸工业级液晶屏(XP操作平台)
   存储方式:固定移动两方式4G/2G
   测试方法:低压脉冲法、冲闪电流法、直闪电流法
   操作方式:触控鼠标操作
   测试距离:不小于40km
   最短测试距离(盲区):5-10米
   精确定点误差:±0.2m
   测试误差:系统误差小于±1%
   分辨率:V/50m;V为传波速度m/μs;软件游标0.15米。
   该电缆故障测试仪采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz(自适应脉宽)
5、电源与功耗:AC 220V±10%  不大于15W
              DC 12V(7AH) 不大于20W
6、待机时间:可连续使用4小时左右。
7、管    理:电缆埋设路径分布示意图。用户管理区域内所有电缆的资料的详细档案:包括电缆分布图、编号、起始位置、埋设深度及时间、电缆介质、接头位置、维修记录、故障产生原因、试验报告、电缆测试记录等信息。
8、信号频率:15KHz正弦波                   输出功率:Pomax≥100W
9、输出阻抗:Zo=Zc(电缆特性阻率)           震荡方式:断续
10、主机重量:9.8kg                        环境温度:-10℃~+40℃
11、外形尺寸:180mm×300mm×400mm          相对湿度:RH≤85%(25℃)
