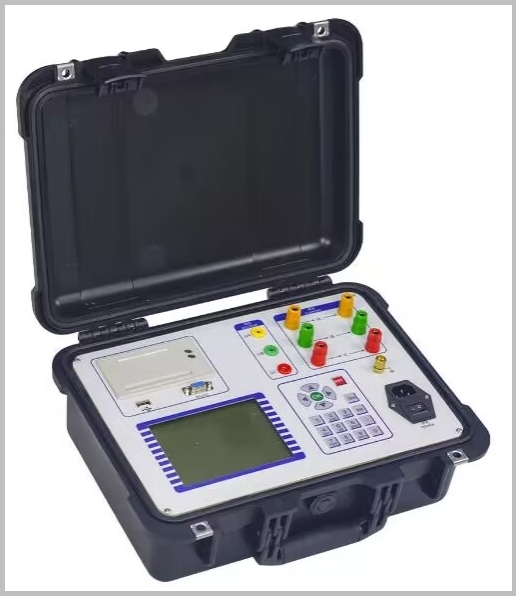

变压器短路阻抗测量仪是我公司根据《GB1094.1－1996变压器》、《DL/T596－1996电力设备预防性试验规程》及《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》的规定专门研制生产。仪器内部采用电压、电流高精度同步交流采样及DFT等数字信号处理技术，测量数据准确、稳定。
仪器采用单相电源或者三相电源进行测量，仪器有低电压测试自动折算到额定电压功能，适合现场使用。该仪器可同步测量电压，电流，功率，电源频率。仪器可自动记录测试数据，内置不掉电存储器，可长期存储测量数据，仪器自带高速热敏打印机，可以现场打印测试数据，高清晰液晶显示屏，全中文菜单及操作提示，操作简易直观。
|
测量项目 |
量程范围 |
精准度 |
|
电压 |
5-600V |
±0.2% |
|
电流 |
0.1-60A |
±0.2% |
|
频率 |
45-75Hz |
±0.2% |
|
功率 |
0.015≤COSΦ≤1 |
±0.5% |
|
短路阻抗 |
0-100% |
0.2% |
1.
绝缘性能参数
（1）绝缘电阻：≥100MΩ（1000V）
（2）绝缘强度：≥2000VAC/50Hz/1min
（3）测试点：电压、电流输入端子对机壳之间、电流输入端对机壳之间、电源输入端对机壳之间。
2.
使用和贮存环境
使用环境：温度：-10º～50ºC，湿度（RH）：15～80％
贮存环境：温度：-20º～65ºC，湿度（RH）：15～85％
3.
仪器的体积和重量
主机外形尺寸：380×290×160（mm）
仪器净重质量：4kg
4.
仪器供电电源
电源电压: 220VAC
+10%
