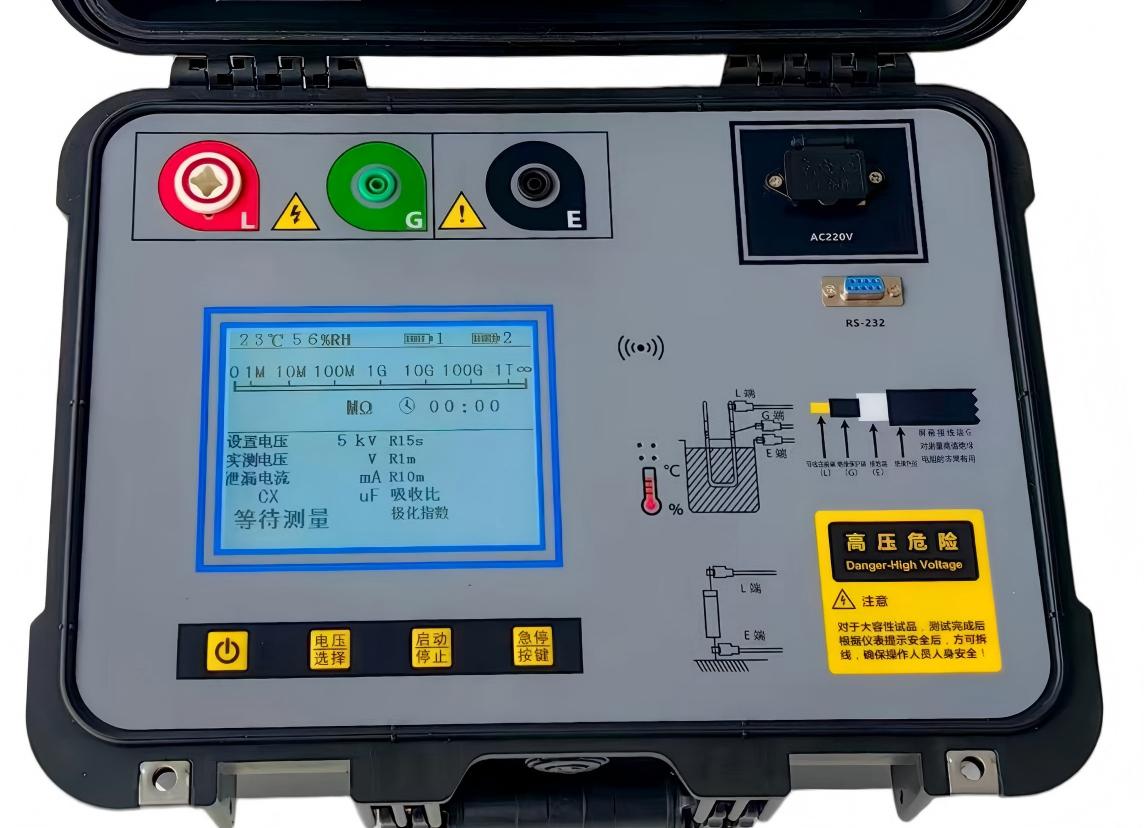

TLHG-2677S抗干扰绝缘电阻测试仪

  抗干扰兆欧表、智能抗干扰绝缘电阻测试仪、高压抗干扰绝缘电阻测试仪、变频抗干扰绝缘电阻测试仪、绝缘摇表

  TLHG-2677S抗干扰绝缘电阻测试仪是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电动机、发电机、长距离电力电缆、管型母线等电气绝缘质量的评估而设计研制，仪表输出功率大（5mA），实时电压测量（试品实际带电电压）、泄漏电流测量、自动放电（放电电压测量）特别适合大容性试品及110kv以上强力干扰的测试现场。
仪器特点：
  1.严格按照安全标准设计，输出电压：500v、1000v、 2500v、5000v、10000v、15000v。
  2.本仪器自动校准功能，测试前自动校准精度。
  3.本仪器具有实际试品带电电压测量功能、泄露电流测量功能、自动放电功能，通过实际试品带电电压测量功能能直观看出带负载后测试仪表跌落电压是否符合国家要求。而且通过实际试品带电电压测量功能和泄露电流测量功能能直观看出试品绝缘情况的好坏。
  4.可自动测量并记忆R_15S、R_60S 、R_10min值，自动显示极化指数（PI），诱电吸收比（DAR）的测试值和测试时间。
  5.抗干扰性能优越，在干扰电流达到60mA时，仪器仍然保证测试精度，抗干扰能力强，特别使用于110KV及以上大容量变压器和长距离电力电缆电力系统使用。
  6.自动放电：采用先进高电压放电技术对容性试品快速放电，放电时实时测量放电电压（试品试验电压到0v），例如：测试时试品电压15000v，那么停止测试时放电由15000v放电到0v（实时直观显示）实时监测放电电压，并提示“安全拆线”，操作人员方可拆线操作，对于15000v放电：当被测试电容量较大时，仪表放完电后，请用手动放电，进一步保证操作人员安全。
  7.内部可充电锂电池供电或交流电源供电，真正交直流两用不影响测试精度。
  8.模拟指针与数字显示共存，数字反映被试品绝缘电阻的精确度，模拟指针能反映测试过程中绝缘电阻的动态变化。
  9.升压时告警功能，蜂鸣器警示有高压输出，远离试验场地，试验完毕警示声音自动停止。
  10.带载能力和抗干扰能力强。
  11.电池电量数字显示和欠压报警保护功能。
  12.智能电池充电管理，能有效防止电池过充电。
  13.自动关机功能：本仪器有自动关机功能，测量结束过5分钟，自动关机。
  14.短路保护，短路状态下不会烧坏仪器。

  1.安全规格
   IEC 61010-1    CAT.IV  600V 污染度2
   IEC 61326      EMC 规格：测试，控制和检验用电气设备
   IEC60529      IP64 （外盒合闭状态）
  3.耐压： AC 10kV  50Hz 1min (测量线路与外壳间)。
  4.工作温度与湿度：－30℃～+60℃；85%RH。
  5.5.7寸屏显；分辨率320X240。
  6.充电电源：220V±10%，50/60 HZ。
  7.电池供电：2组电池同时供电，16V锂离子可充电蓄电池  2600mAH。
  8.尺寸：38.5x29.8x19.6。
  9.重量：4.5kg。
  10.显示方式：数字和模拟指针双显。
  11.电池管理系统，充满电后电池自动断开。
  12.绝缘电阻测试量程和精确度

额定电压（kV）	0.5、1、2.5、5、10、15kv
测量电压（kV）	额定电压 ×（1±10%） 负载阻值不低于量程的1%
最大误差为5% RDG的范围	(0.001～100)GW/15kV (0.001～100)GW/10kV (0.001～100)GW/5kV (0.001～200)GW/2.5kV
最大误差为 10%RDG的范围	(100～200)GW/15kV (100～200)GW/10kV (20～100)GW/5kV (5～10)GW/2.5kV
最大误差为 15%RDG的范围	(200～1000)GW/15kV (200～500)GW/2.5kV
没有要求	1T—15T
输出短路电流	≥10mA
吸收比、极化指数的 测量范围	测量范围： 0.01 ～99.99 最大误差： ±(1%RDG＋1d)
输出电压显示误差	±(3%RDG + 1d)
