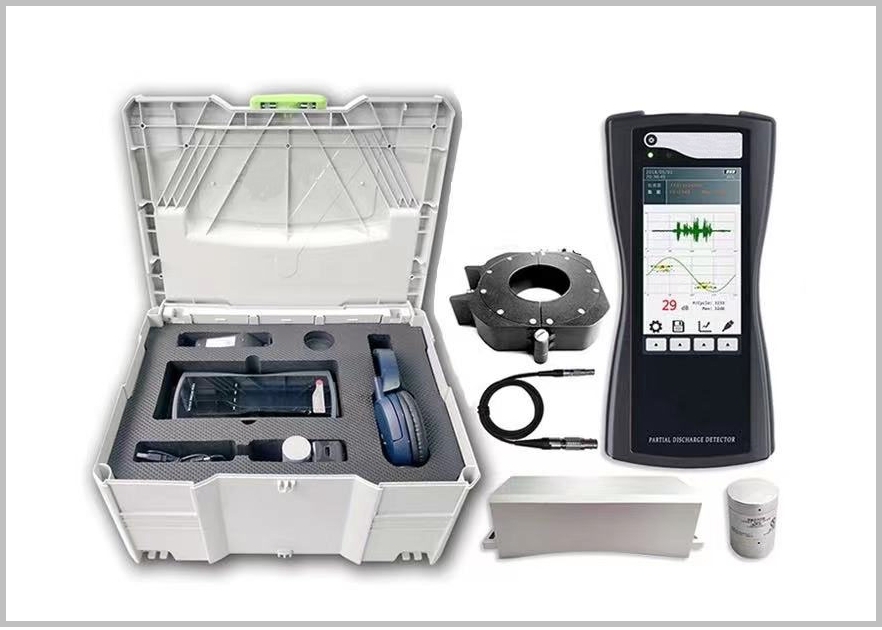

TLHG-2028S手持在线局部放电检测仪

  手持在线局部放电检测仪、在线局放、局放测试仪

  1.本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
  2.局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。
  3.局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
  4.配置不同传感器实现几乎所有的电气设备的局部放电检测。
  5.人性化的人机界面方便不同设备的数据管理。
  6.内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器。
  7.采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便。
  8.测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。

TEV 测量		UHF 测量
测量范围	0-60 dBmV	检测频段	300-2000MHz
分辨率	1dB	测量范围	0-60 dBmV
精度	±1dB	精度	＜1dBmV
每周期最大脉冲	1400	传感器频段	300-2000MHz
测量频带	3~100MHz
AA 测量		AE 测量
测量范围	-6dBμV~68dBμV	测量范围	-6dBμV至68dBμV
分辨率	1dB	分辨率	1dB
精度	±1dB	精度	±1dB
传感器中心频率	40 kHz	频率范围	20~200 kHz
HFCT 测量
传感器传输阻抗	5mV/mA
检测频率	1～30MHz
灵敏度	≤50pC
硬件
外壳	ABS
显示	4.0 寸RGB液晶屏  显示分辨率：800*480
连接器	USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部传感器输入接口
耳机	最小 8 欧姆
SD 卡	标配 16G ~ 64G
内置电池	3.7V/5000mAh 锂电池
工作时间	约 6 小时
充电器	AC 90-264V 或 DC 5V
使用温度	-20 ~ 50℃
湿度	20-85% 相对湿度
体积、重量	210*100*35(mm) 0.4KG(主机)
