关于真空度的认识：

真空度具体指真空的程度。是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。

       所谓真空，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强101KPa)的气体状态。CT伏安变比极性综合测试仪专门为测试电流互感器：伏安特性、变比、极性、误差曲线、计算拐点、二次侧回路检查和角差比差测试等设计的多功能现场试验仪器。在真空状态下，气体的稀薄程度通常用气体的压力值来表示，该压力值越小则表示气体越稀薄。

       在电力系统中中，由于6～35kV中压真空开关以其独特的优势得到了广泛应用。然而，由于生产工艺和现场使用环境影响等原因，真空开关在运行过程中可能会出现真空灭弧室不同程度的泄漏现象。真空开关事故绝大多数因真空泄漏引起。因此，定期或不定期检测开关的真空度成了预防性试验十分重要的内容。由“全国高压开关设备标准化技术委员会”制定的JB8738—1998《3.6—40.5KV交流高压开关用真空灭弧室》中规定“内部气体压力测量及允许储存期检查”是生产和使用高压开关设备真空灭弧室的单位的试验必做项目，并规定灭弧室的允许储存期为20年。真空灭弧室内部气体压力应低于6.6×10-2Pa。



真空度测试仪英文名称：Vacuum degree reflectoscope reflector

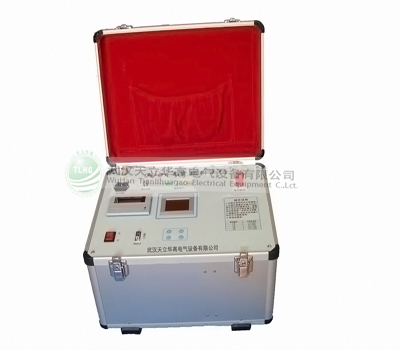

天立华高真空度测试仪工作原理：



真空度测试仪采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。

在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。

真空度测试仪将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。



天立华高真空度测试仪产品特点：

1、可定量测量各种型号真空开关灭弧室内的真空度；

2、现场测量时不需拆卸真空开关；

3、测试结果准确可靠；

4、液晶汉字显示，操作更加简单方便；

5、可保存、打印、查看测试的试验数据；

6、仪器重量轻，携带方便。
